RF-EXPLORER/3 - Scanner di Frequenza 3GHz

Analizzatore di spettro RF, 15-2.700 MHz, in un compatto alloggiamento in alluminio con due antenne (connessione SMA) per le diverse gamme di frequenza. Da utilizzare anche per prevenire collisioni di frequenza durante l’allestimento di collegamenti radio nella gamma di frequenza specificata.

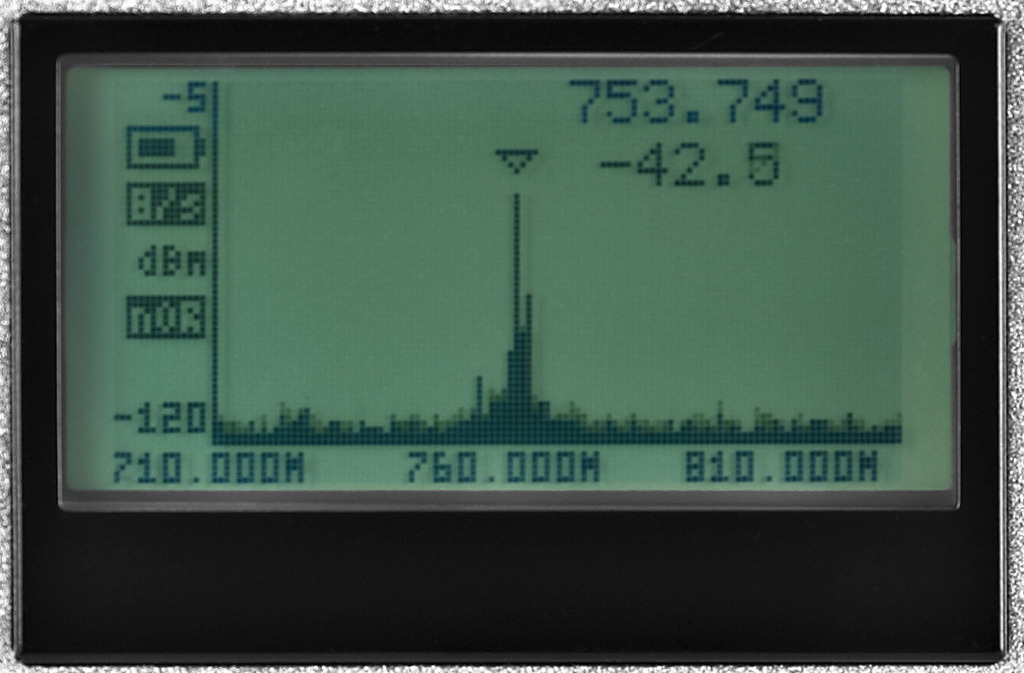

- Monitoraggio in tempo reale della gamma di frequenza utilizzata con indicazione di frequenza e livello (dBm e dBµV)
- Display grafico retroilluminato ad alto contrasto (128 x 64 pixel)
- Funzione automarker e posizionamento manuale del marker per impostare una frequenza portante individuale
- Analizzatore Wi-Fi speciale con visualizzazione di 13 canali WLAN
- Funzione Max hold per una rilevazione affidabile di frequenze portanti RF ultra-brevi (modalità aggiuntive: normale, max., media, sovrascrivi)
- Interfaccia Mini USB 2.0 per collegamento a PC o laptop e per la ricarica della batteria ricaricabile al litio-polimero integrata (1.000 mAh)

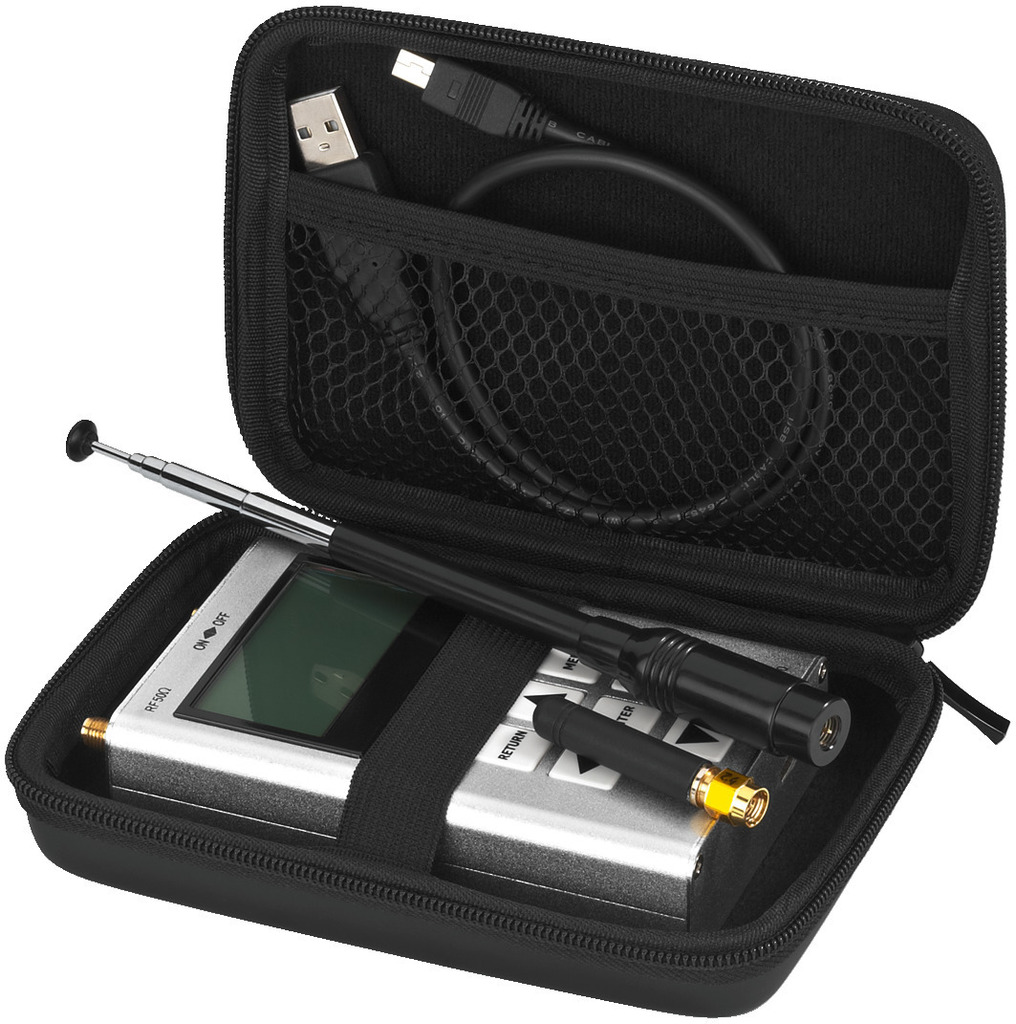

- Fornito con borsa per il trasporto e cavo USB
- Software client con analisi in tempo reale per Windows XP/Vista/Win7/Win8.x/Win10/Windows Server (versione 32 o 64 bit) scaricabile da www.monacor.com
- Dimensioni: 71 x 122 x 25 mm
- Peso: 210 g
EVENT Rookie 08/2016:
“Un vero duo dinamico. L’RF-EXPLORER dovrebbe sicuramente far parte della tua cassetta degli attrezzi non appena si lavora con tecnologie di trasmissione. Grazie al suo peso minimo e alle dimensioni compatte, può essere sempre a portata di mano... Il dispositivo offre una visualizzazione sufficientemente precisa. Tuttavia, in combinazione con il software, l’RF-EXPLORER offre un vero lusso in termini di precisione di lettura, visualizzazione e archiviazione. Chi vuole approfondire il mondo della tecnologia di trasmissione dovrebbe acquistare anche l’RF-GENERATOR. Insieme al software e all’RF-EXPLORER, è possibile configurare rapidamente e facilmente un sistema di tracciamento molto efficiente.”
proaudio.de 02/2013:
“Nel complesso, l’RF-EXPLORER/3 è altamente raccomandabile a chiunque utilizzi prodotti wireless. Naturalmente, esistono anche altri scanner, ma nessun altro dispositivo è così mobile, funzionale e flessibile, pur essendo disponibile a un prezzo così conveniente. Pertanto, è assolutamente consigliato a chiunque utilizzi prodotti wireless.”
pma 04/2017:
“La dettagliata analisi dell’RF-EXPLORER è un grande vantaggio... È possibile scalare le gamme all’interno di uno spettro secondo necessità, il che è chiaramente un vantaggio nell’uso dell’analizzatore portatile per applicazioni mobili in una location. Tuttavia, l’RF-EXPLORER dà il massimo potenziale se usato insieme all’estensione software e a un laptop.”
Wireless 2018, l’RF-EXPLORER in azione:
Ho utilizzato per la prima volta l’RF-EXPLORER di MONACOR per analizzare e monitorare la gamma di frequenze UHF durante un evento della “Deutsche Sporthilfe” chiamato “Ball des Sports” a Wiesbaden, Germania. Oltre 30 canali per dispositivi wireless, sia collegamenti microfonici che monitoraggio in-ear, dovevano essere gestiti durante la produzione, oltre a frequenze aggiuntive calcolate per TV e intercom. L’RF-EXPLORER è stato utilizzato su un MacBook Pro con il software “Vantage” di RF Venue per Mac OS X. Il software aziendale di MONACOR è disponibile esclusivamente per computer Windows.
Con il software applicato, è possibile scansionare le gamme di frequenza richieste su un laptop con display ampio e facile da leggere. La connessione con il software avviene tramite USB e l’Explorer viene riconosciuto senza problemi o installazioni aggiuntive. I dati raccolti possono essere esportati in formato .csv, un altro vantaggio dell’RF-EXPLORER e del software Vantage. I dati possono essere importati direttamente in WirelessWorkbench 6 di Shure, utilizzato per il calcolo delle frequenze. Il flusso di lavoro risulta quindi rapido e semplice.
L’RF-EXPLORER può analizzare la gamma di frequenze da 15 a 2.700 MHz e la banda a 2,4 GHz. Questa gamma è assolutamente sufficiente per l’applicazione prevista e aiuta a risolvere problemi esistenti con il calcolo delle frequenze. A causa della riduzione delle gamme di frequenza utilizzabili per applicazioni wireless professionali, delle stazioni TV digitali regionalmente variabili e dei pannelli LED installati negli eventi che possono interferire con la gamma di frequenza da utilizzare, le applicazioni UHF diventano sempre più complesse. L’aumento del numero di microfoni wireless, linee in-ear e altri dispositivi wireless come i sistemi intercom Telex contribuisce ulteriormente alla situazione. Pertanto, sono necessari nuovi strumenti software e hardware come l’RF-EXPLORER per un funzionamento fluido e senza interferenze.
Le funzioni complete dell’RF-EXPLORER, che può essere utilizzato con diverse modalità (normale, max, media e sovrascrivi), la funzione automatica del marker e il posizionamento manuale del marker per impostare frequenze portanti individuali sono caratteristiche utili e impressionanti per garantire un funzionamento senza problemi. Concentrarsi sulle gamme di frequenza e di livello o visualizzare rispettivamente la massima gamma di frequenze utilizzata dai dispositivi esistenti facilita notevolmente l’individuazione e il monitoraggio di altri trasmettitori operativi nell’ambiente di lavoro. Grazie alle batterie ad alte prestazioni, è possibile muoversi liberamente alla ricerca di interferenze.
Come per altre applicazioni di raccolta dati (ad esempio il livellamento dei sistemi PA), è essenziale avere esperienza nell’interpretazione dei diagrammi, poiché l’RF-EXPLORER mostra risultati diversi rispetto alle scansioni di frequenza di altri dispositivi come ricevitori microfonici o in-ear nello stesso luogo.
A mio avviso, un uso continuo dell’RF-EXPLORER migliorerà la routine e l’efficienza del flusso di lavoro nella gestione dei dispositivi UHF. Di conseguenza, situazioni complesse possono essere risolte e gestite. Per quanto mi riguarda, continuerò a utilizzare l’RF-EXPLORER di MONACOR. Non vedo l’ora di usarlo in futuro e sono rassicurato dal fatto di averlo nella mia cassetta degli attrezzi.
Informazioni del produttore:
MONACOR INTERNATIONAL GmbH & Co. KG
Konsul-Smidt-Str. 68
28217 Brema
Germania
info@monacor.com
Note di sicurezza e avvertenze:
L’apparecchio è adatto solo per uso interno. Proteggerlo da gocce d’acqua e spruzzi, alta umidità e calore (intervallo di temperatura ambiente ammesso: 0 - 40 °C).
Se l’apparecchio deve essere dismesso definitivamente, consegnarlo a un centro di riciclaggio locale per uno smaltimento ecocompatibile.
Avvertenze di sicurezza:
Prestare attenzione a radiazioni elettromagnetiche elevate.
L’RF-EXPLORER può misurare segnali molto deboli fino a -120 dBm. Gli ingressi antenna sono quindi molto sensibili e possono essere danneggiati da irradiazioni eccessive anche a dispositivo spento. Il livello massimo di ingresso di +5 dBm non deve essere superato. Questo si verifica, ad esempio, a circa 1 m da un forno a microonde o a circa 10 cm da un telefono cellulare. Devono inoltre essere evitate assolutamente le scariche elettrostatiche tramite le antenne. Ad esempio, tenere saldamente l’involucro metallico con una mano prima di collegare o toccare un’antenna con l’altra mano.
Per conservazione o trasporto, riporre il dispositivo in una scatola metallica e/o rimuovere le antenne.
In aree con radiazioni RF molto elevate, collegare un connettore SMA con resistenza di terminazione da 50 Ω a ciascuna presa antenna.
Usare il dispositivo solo in ambienti interni e proteggerlo da gocce e spruzzi d’acqua, alta umidità e calore (intervallo di temperatura di esercizio consentito 0 - 40 °C).
Se il dispositivo deve essere dismesso definitivamente, consegnarlo a un’azienda locale di riciclaggio per uno smaltimento ecologico.
Batterie e accumulatori non devono essere smaltiti con i rifiuti domestici. Smaltirli come rifiuti pericolosi secondo le normative locali.
